激光鉆孔機革新 PI 膜加工工藝:從應用場景到技術參數全解析

2025-06-09 返回列表

在高密度互聯電路(HDI)、柔性傳感器及新能源電池等領域,聚酰亞胺(PI 膜)的精密加工需求持續升級。傳統加工工藝在微孔成型、多層復合片加工中面臨精度不足、效率低下等挑戰,而激光鉆孔機通過能量精準控制與多技術路線適配,成為突破產業瓶頸的關鍵裝備。

一、三大技術路線覆蓋全厚度 PI 膜加工需求

針對 PI 膜厚度(5μm-500μm)與孔徑(1μm-500μm)的差異化需求,激光鉆孔機形成三大技術體系:



1.CO?激光鉆孔技術 —— 厚膜高效加工首選
10.6μm 波長通過熱效應實現材料汽化,單脈沖能量可達 50mJ,適合 25-100μm 厚度 PI 膜的通孔加工。動態聚焦系統可在 100μm 厚度材料上穩定加工 150μm 以上孔徑,孔壁粗糙度 Ra≤1.2μm,加工速度達 5000 孔 / 分鐘,適用于新能源電池隔膜、工業隔熱膜的大規模量產。

2.紫外(UV)激光鉆孔技術 —— 超薄 PI 膜精密加工標配
355nm 波長的光化學作用實現 “冷加工”,聚焦光斑≤15μm,熱影響區<20μm,專為 10-25μm 超薄 PI 膜設計。在柔性顯示用 CPI 膜加工中,可精準成型 50-100μm 散熱孔,邊緣無碳化現象,滿足折疊屏手機 20 萬次彎折壽命要求。

3.超快激光鉆孔技術 —— 超微孔加工終極方案
飛秒 / 皮秒級超短脈沖(10?1?-10?12 秒)突破納米級加工極限,可在 5μm 以下 PI 膜表面加工直徑<1μm 的超微孔,孔壁垂直精度達 98% 以上,適配醫療植入器件(如神經傳感器基底)、量子芯片襯底等尖端領域的亞微米級加工需求。

二、智能控制三要素:精度、效率、一致性全面提升

現代激光鉆孔機通過智能化系統實現加工質量飛躍:

1.脈沖參數動態匹配
搭載材料識別模塊,自動調節脈沖寬度(50ns-2μs)與重復頻率(10kHz-200kHz)。例如加工 10μm PI 膜時,系統智能匹配 80kHz 頻率 + 100ns 脈寬,將孔徑波動控制在 ±5μm 以內,較人工調試效率提升 50%。

2.路徑規劃算法優化
螺旋掃描減少孔壁錐度(錐度≤1°),環形掃描實現異形孔(橢圓、跑道形)加工,配合振鏡系統 2000mm/s 掃描速度,復雜孔型加工效率較傳統軌跡提升 30%。某 FPC 廠商實測顯示,采用智能路徑規劃后,陣列孔加工時間縮短 40%。

3.實時反饋閉環控制
CCD 視覺定位系統(精度 ±5μm)實時捕捉材料形變,結合激光功率閉環控制,自動補償位置偏移(±2μm)與能量衰減(≤5%),確保批量加工一致性達 99% 以上,避免傳統工藝的首件合格、批量偏位問題。

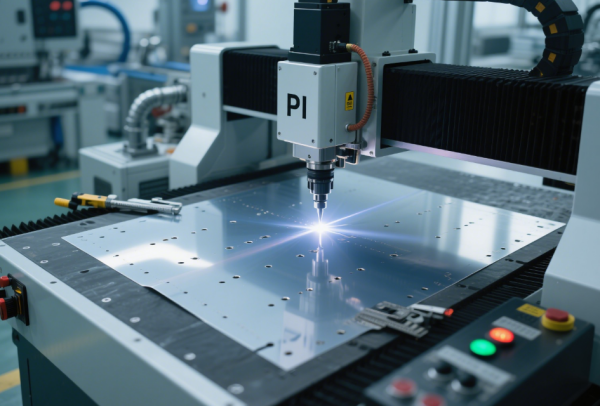

PI膜激光鉆孔 (4)

三、多行業應用案例:數據驗證加工價值

1.消費電子:折疊屏手機核心部件加工

四、選型避坑指南:從參數對比到落地適配

1.核心參數對比表

技術指標

紫外激光鉆孔機

CO?激光鉆孔機

超快激光鉆孔機

適用厚度

5-100μm

25-500μm

5-50μm

最小孔徑

5μm

100μm

0.5μm

加工速度

3000 孔 / 秒

5000 孔 / 秒

1000 孔 / 秒

熱影響區

20μm

50-100μm

5μm

2.落地適配三步驟

五、2025 技術趨勢:精度、效率、材料適配三重升級
